Veilig uit elkaar halen van een magnetron en wat te doen met de onderdelen

Advertentie

Magnetrons zijn alomtegenwoordig in keukens sinds de jaren tachtig, maar meer recentelijk hebben onversaagde knutselaars ze uit elkaar gehaald om ze te oogsten voor onderdelen voor hun eigen projecten. Er is hier een ware goudmijn aan onderdelen voor uitvinders van doe-het-zelvers, van krachtige onderdelen voor zwaar gebruik die kunnen worden gebruikt om een ​​Tesla-spoel te maken, tot duurzame basisonderdelen voor allerlei soorten Arduino hobbyprojecten 15 geweldige Arduino-projecten voor beginnersGeïnteresseerd in Arduino-projecten maar weet u niet waar u moet beginnen? Deze beginnersprojecten leren je hoe je aan de slag kunt. Lees verder of Raspberry Pi domotica Speel je eigen themaliedje wanneer je de kamer binnenkomt met Raspberry PiAltijd al eens persoonlijk thuis willen komen? In dit eenvoudige Raspberry Pi-project gebruiken we een reed-schakelaar om een ​​deuntje te activeren wanneer een deur wordt geopend. Lees verder .

Gelukkig is de algemene opstelling van de magnetron in de loop der jaren niet zo veel veranderd, waardoor het identificeren en veilig verwijderen van onderdelen vrij eenvoudig is. In dit artikel behandelen we het veilig uit elkaar halen van de magnetron en laten we enkele projectideeën zien die verschillende uitvinders hebben bedacht om de onderdelen te gebruiken.

Voordat we beginnen, zijn er drie belangrijke punten die we moeten bespreken:

1. Microgolven zijn hoog voltage apparaten en mag nooit uit elkaar worden gehaald terwijl de stekker in het stopcontact zit. Bovendien kunnen de kleurconventies voor bedrading van land tot land verschillen. Zorg ervoor dat u precies weet waar u naar kijkt!
2. De hoogspanningscondensator kan u een dodelijke schok geven zelfs nadat de magnetron is al maanden losgekoppeld. We laten u in dit artikel zien hoe u deze condensatoren veilig kunt ontladen, maar ze moeten worden gerespecteerd.
3. De magnetron in een magnetron kan bevatten berylliumoxide in hun keramische isolatoren die kan dodelijk zijn als het in de longen terechtkomt. Het eenvoudig verwijderen is veilig, maar probeer er nooit een uit elkaar te halen. Het is het niet waard!

Elke keer dat je willens en wetens aan een hoog vermogen sleutelt, is dat zo op eigen risico en mogelijk dodelijk. Kortom, wees veilig! Leef om nog een dag te sleutelen! Nu dat gezegd is, laten we beginnen.

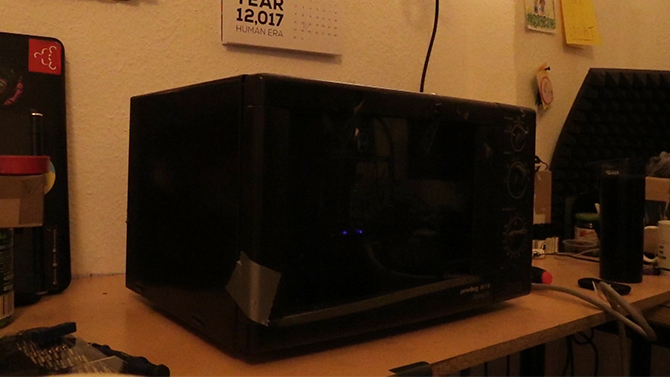

Magnetron verkregen

De eerste stap is het vinden van je magnetron. Misschien heb je een oude die is vervangen - in mijn geval waren mijn buren die van hen kwijt en lieten die achter in ons trappenhuis. Het is vermeldenswaard dat deze demontage niet geschikt is voor inverter microgolven omdat ze anders werken.

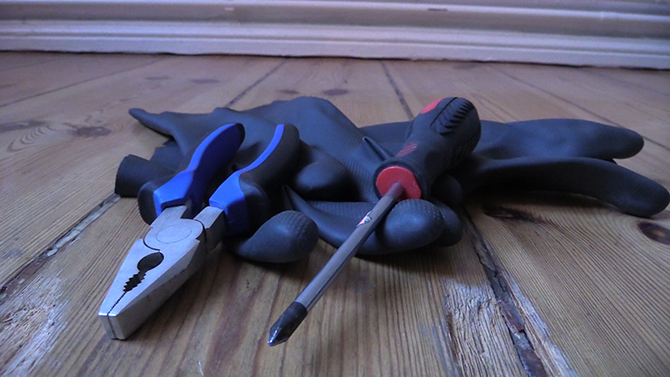

Je hebt niet veel gereedschap nodig voor deze demontage, hoewel dit bij verschillende microgolfontwerpen kan variëren. Ik vond dit voldoende:

• Kruiskopschroevendraaier met geïsoleerd handvat.
• Tangen met geïsoleerde handvatten.
• Zware geïsoleerde werkhandschoenen.

Ik merkte dat de handschoenen hier een tweeledig doel hadden: ze waren niet alleen een bescherming voor mij, maar vormden ook een mooie barrière tussen mijn handen en de opgebouwde jaren van vuil in de magnetronbehuizing. Ik vond het ook handig om een ​​kleine kom naast me te hebben om alle schroeven in op te bergen.

Controleer voordat u aan de slag gaat de behuizing om te zien of er nuttige informatie op staat. Veel magnetrons hebben volledige schakelschema's die online kunnen worden gedownload, wat een geweldige manier is om meer te weten te komen over het ontwerp van schakelingen, dus zorg ervoor dat u alle modelnummers noteert die u vindt. Bekijk dit voor meer informatie over het leren van DIY-elektronica geweldige bron Ga aan de slag met doe-het-elektronische projecten met deze leersitesHet bouwen van onze geeky-ideeën was nog nooit zo eenvoudig. Dit is het moment om DIY-elektronica te leren, en dit zijn onze meest aanbevolen bronnen om precies dat te doen. Lees verder .

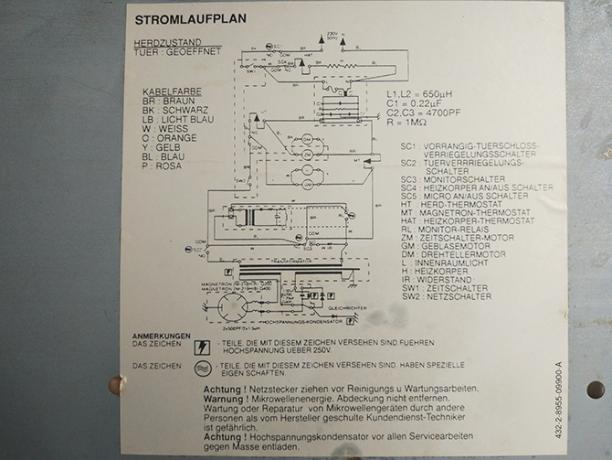

In dit geval plaatste de fabrikant vriendelijk een diagram van de interne elektronica op de achterkant van de behuizing

Voor het geval u zo snel een herinnering nodig heeft, hoeft u geen Duits te begrijpen om te weten dat iets met "Achtung" en "Warnung" erop gevaarlijk kan zijn!

Schroef hier, schroef daar

Controleer of de magnetron is losgekoppeld.

Controleer nog eens.

Ik meen het. Controleren. We kunnen wachten.

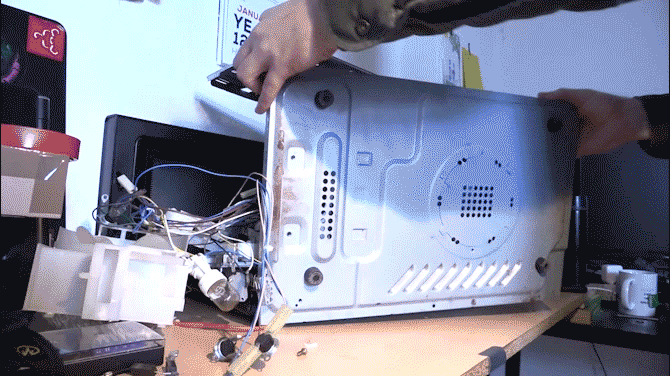

Begin nu met het verwijderen van alle schroeven die u op de buitenkabel kunt zien. Mogelijk merkt u dat het bovenste deel van de behuizing eerst kan worden verwijderd met de schroeven rond de randen die u geven genoeg toegang om de onderdelen te oogsten zonder deze volledig uit elkaar te halen, hoewel sommige modellen moeilijker in te breken zijn dan anderen.

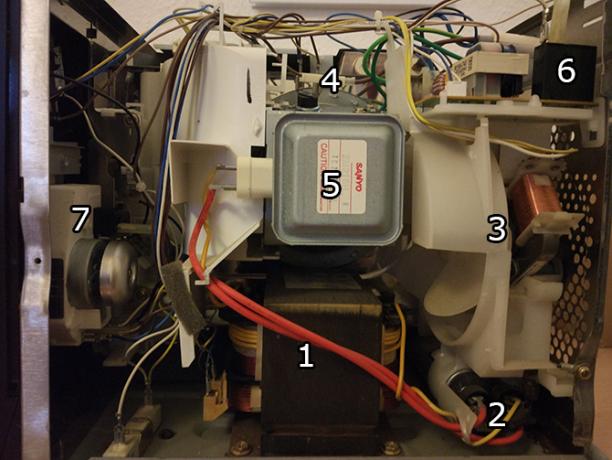

Zodra u de buitenmantel hebt verwijderd, zou u de componenten moeten kunnen zien. Hoewel de lay-out kan variëren, hebben bijna alle magnetrons dezelfde set fundamentele onderdelen.

1. Transformator (gewoonlijk MOT genoemd).
2. Hoogspanningscondensator.
3. Ventilator.
4. Compacte thermostaat met hoge capaciteit (kleine zwarte ronde component).
5. Magnetron.
6. Relais.
7. Voorpaneel.

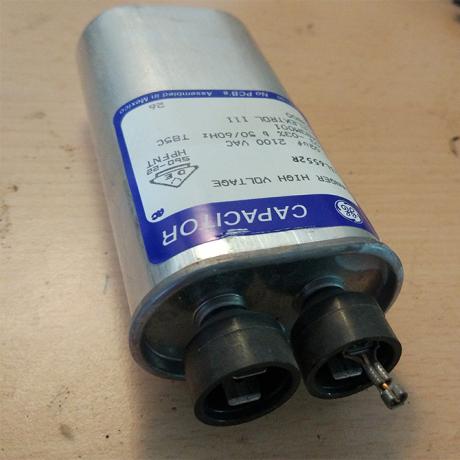

Het allereerste dat u moet lokaliseren, is de condensator. In dit model was onderdeel van de ventilator montage, hoewel dit kan variëren. Niet doen raak onder alle omstandigheden de contacten van de condensator aan! Mocht bovenstaande afbeelding niet duidelijk zijn, dan is dit wat u zoekt:

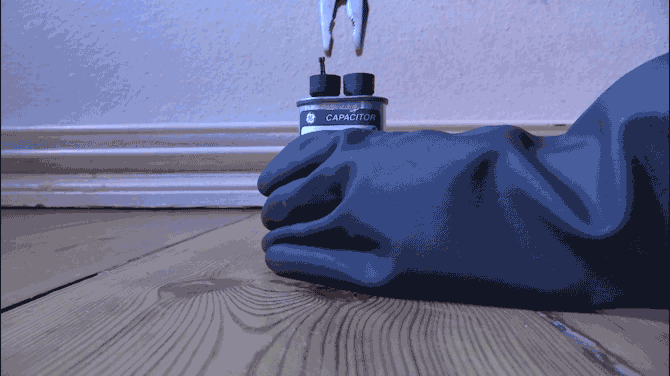

Indien mogelijk moet u de condensator ontladen voordat u hem verwijdert. In dit geval was de condensator ingekapseld in de ventilatorsamenstelling, dus deze moest worden verwijderd voordat hij werd ontladen. Terwijl u uw handschoenen draagt ​​en de geïsoleerde handgreep vasthoudt, gebruikt u uw schroevendraaier of tang om beide contacten van de condensator kort te sluiten. Houd het daar even vast en zorg ervoor dat het beide contacten raakt. Mogelijk ziet u een flits of hoort u een luide knal wanneer dit gebeurt, dus wees voorbereid!

Magnetron, beweeg over!

Magnetrons kunnen ongelooflijk gevaarlijk zijn, terwijl u beschermd bent tegen straling wanneer ze niet worden gevoed, de keramische isolatoren kunnen berylliumoxide bevatten, wat dodelijk kan zijn bij inademing. Als Magneto de is vijand van de X-Men If The X-Men Lived In Medieval TimesAls de X-Men in de middeleeuwen bestonden, zouden ze dan als demonen of heksen worden gecast? Of zouden sommigen van hen als magische wezens worden aanbeden? Zou er een leider tussen hen ontstaan? Illustrator Nate Hallinan ... Lees verder is de magnetron de vijand van alle longen overal.

We zullen het voorzichtig uit de behuizing halen, maar alleen om toegang te krijgen tot de schroeven die de transformator op zijn plaats houden. Als je de transformator kunt verwijderen zonder de magnetron te verwijderen, laat het waar het is.

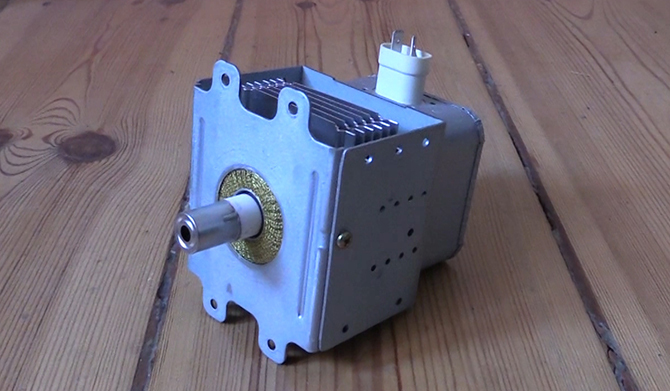

De meeste magnetrons zien er zo uit en zijn met vier schroeven aan de hoofdmagnetronbehuizing bevestigd. Verwijder het voorzichtig, wikkel het in en leg het opzij om later veilig te worden weggegooid.

Transformer Time

De hoogspanningstransformator (algemeen bekend als een microgolftransformator of MOT) is de echte prijs bij deze demontage. De APK neemt netstroom (240v hier, het kan heel anders zijn voor u) in de primaire spoel en door elektromagnetische inductiestappen die worden ingeschakeld zodat tussen de 1.800 en 2.800 volt uit de secundaire stroom komen spoel. Hoe meer wikkelingen je hebt op de secundaire, hoe hoger de spanning en hoe lager de versterkers, en omgekeerd.

Hoogspanningstransformatoren kunnen dure items zijn om te kopen voor hobby- of doe-het-zelfgebruik, maar met zorgvuldige aanpassing kunnen APK's worden gebruikt om een ​​groot aantal verschillende stroomvereisten te bieden.

De APK is zwaar, dus hij wordt bijna altijd met twee of vier schroeven aan de onderkant van de behuizing bevestigd. Verwijder voorzichtig de draden en schroeven en trek uw prijs eruit.

Er zijn verschillende fantastische projecten die je met dit beest kunt doen, die we later in dit artikel zullen bespreken.

De rest strippen

Nu je de grotere componenten hebt verwijderd, verwijder je langzaam al het andere stukje bij beetje. Misschien vind je het gemakkelijker dat ik deed als je eerst alle bedrading verwijdert.

Vergeet niet het onderste paneel te verwijderen om de draaischijfmotor te verwijderen!

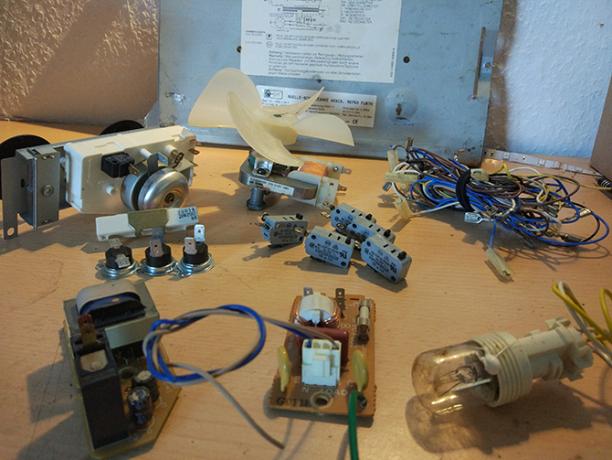

Als je alles eenmaal hebt, zou je een behoorlijk aantal componenten moeten hebben:

Afhankelijk van hoe modern uw magnetron is, kan uw trek enigszins variëren. In dit geval kwamen we met:

• 1 x Krachtige 240v AC-poolmotor van de ventilator.
• 1 x 240v motorreductor van de draaitafel.
• 1 x kleine 240v lamp met fitting.
• 5 x microschakelaars.
• 3 x Hoogspannings-thermostaatschakelaars.
• 1 x 20w 20 ohm weerstand.
• 1 x Elektrisch verwarmingselement (deze specifieke magnetron had een grillfunctie).
• 1 x 12v relais.
• 1 x 240AC naar 12v transformator.
• 1 x hoogspanningstransformator.
• Verschillende stukken hoogspanningsdraad en het netsnoer.

Naast deze dingen kregen we ook een assortiment kleinere weerstanden, diodes, condensatoren en een inductor.

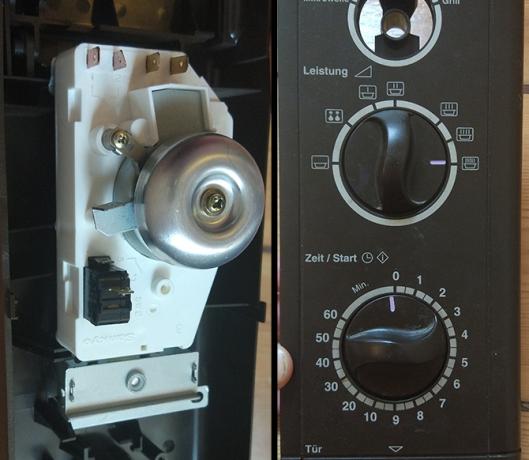

Ik heb ook het voorpaneel van de magnetron als één stuk verwijderd. Deze bevat een motor voor de timer samen met nog twee microschakelaars. Dit apparaat is al op zichzelf staand en compact en kan worden gebruikt voor een ander gebruik, zoals u later zult zien.

Nu je alles hebt wat je nodig hebt, verzamel je de stukken die je niet wilt bewaren voor verwijdering. Een praktische manier om dit te doen, is door de buitenkast weer in elkaar te zetten met de magnetron erin en vervolgens de hele unit naar uw plaatselijke recyclingcentrum te brengen voor veilige verwijdering. Verschillende plaatsen hebben verschillende regels voor het verwijderen van apparaten, zorg ervoor dat u zich houdt aan uw lokale regels en voorschriften.

Wat nu?

Nu hebben we al deze onderdelen, wat moeten we ermee doen? Sommigen van hen zijn behoorlijk gespecialiseerd en zijn alleen nodig in vrij specifieke situaties. Sommigen van hen kunnen hier en nu worden gebruikt.

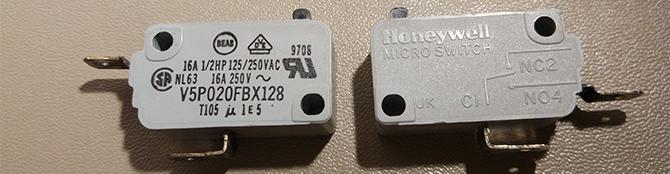

De microschakelaars die we hebben weggevaagd, zijn tijdelijke normaal open (NO), normaal gesloten (NC) of keuzeschakelaars met een classificatie tot 16A 250v (onthoud dat de jouwe kan variëren afhankelijk van je land).

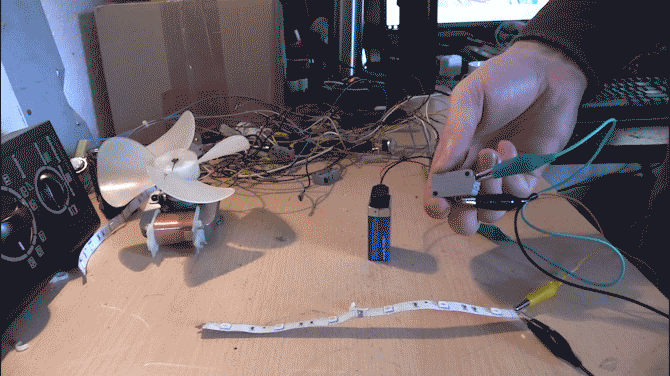

Hoewel ze in staat zijn tot hoge spanningen, zullen ze het ook prima doen voor kleinere projecten, omdat ze dat zijn veerbelast kunnen ze eenvoudig worden gemonteerd op deur- en raamkozijnen in plaats van reed-schakelaars als onderdeel van een doe-het-zelfzaak huis beveiligingssysteem Bouw je eigen doe-het-zelfbeveiligingssysteem met tekstberichtenHet bouwen van een doe-het-zelf beveiligingssysteem met een Arduino is een geweldige manier om meer over technologie te leren, dus waarom zou u geen beveiligingssysteem maken dat een sms-bericht stuurt wanneer het beweging detecteert? Lees verder . Als je nog niet eerder met microcontrollers hebt gewerkt, werken ze ook perfect in Arduino projecten voor beginners Arduino Programming for Beginners: Traffic Light Controller Project TutorialHet bouwen van een Arduino verkeerslichtcontroller helpt je bij het ontwikkelen van basiscoderingsvaardigheden! We helpen je op weg. Lees verder .

Als extra bonus vond ik dat de bedrading die ook was geborgen perfect in de gaten op een breadboard past.

Bericht doorgestuurd

We hebben het gebruik gedekt 5v relais Aan de slag met GPIO op een Raspberry PiAls je dacht dat de Arduino cool was, wacht dan maar tot je een Raspberry Pi in handen hebt - deze dingen zijn geweldig. Ze zijn niet alleen een volledig functionele computer, maar hebben ook een ... Lees verder met microcontrollers eerder, en dezelfde principes kunnen worden toegepast op het relais dat we hebben gered.

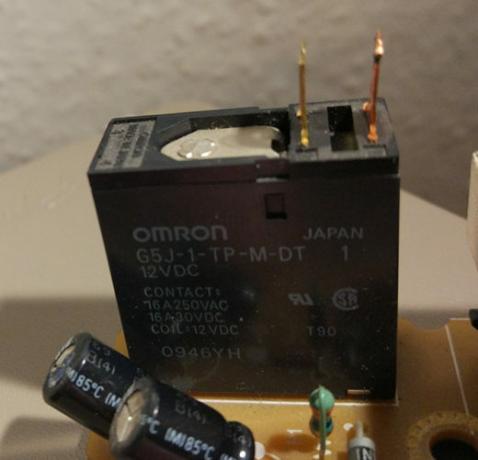

Het relais dat we uit de magnetron hebben gehaald, specificeert een 12v-spoel, hoewel veel relais op een lagere spanning werken. Het relais dat ik in dit geval heb gestript, werkt perfect goed met slechts 9v, waardoor het het perfecte relais is om te gebruiken in een microcontroller project, en aangezien het relais hier in staat is om op te nemen tot 250v, zou 16A het gebruik in bijna elke huisautomatisering kunnen ondersteunen instelling.

U kunt datasheets voor de meeste componenten vinden door te zoeken op merk en modelnummer.

Instructables-bijdrager homunkoloss heeft een eenvoudige gids om een ​​12v relais aan te sluiten op een Arduino.

De ventilator

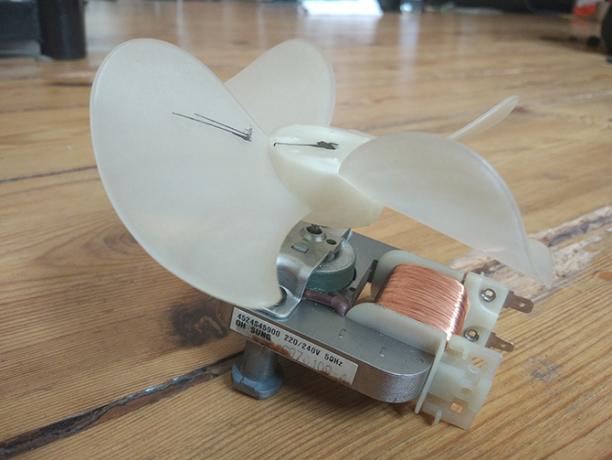

De motor die aan de ventilator is bevestigd, is een poolmotor, die werkt op 240v AC. Het heeft het voordeel dat het erg krachtig is, terwijl het redelijk stil blijft.

Dit maakt het perfect voor gebruik als een zelfgemaakte dampafzuiger, iets wat iedereen die een soldeerbout bezit zou moeten hebben.

Door dit ontwerp van John Ward aan te passen om gebruik te maken van de ventilator, kunt u met een laag budget een krachtige afzuigkap maken.

John schatte dat deze build £ 75 kostte, maar zonder de extra kosten van de ventilator, en met slim hergebruik van andere weggegooide onderdelen is dit het perfecte budget (en gezondheidsbewuste) doe-het-zelf-project.

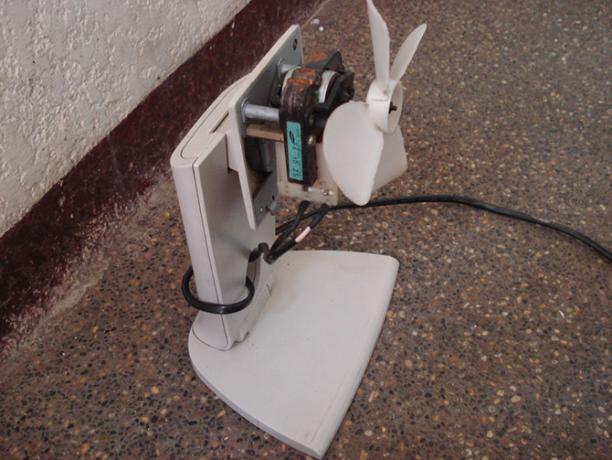

Je zou de ventilator natuurlijk kunnen gebruiken om, nou ja, een ventilator te maken! Instructables-gebruiker profpat bevestigde de ventilator van een oude magnetron aan een oude monitorstandaard om er robuust uit te zien bureau ventilator kost absoluut niets!

Het voorpaneel

Het voorpaneel van de magnetron hierboven was een van de oudere modellen met een motor die aftelt voordat de microschakelaar wordt uitgeschakeld, hoewel die van jou misschien een nieuwer digitaal display is. Dit apparaat kan worden gebruikt zoals het is als een afteltimer - perfect om u eraan te herinneren dat u na een periode achter de computer moet opstaan ​​en stretchen!

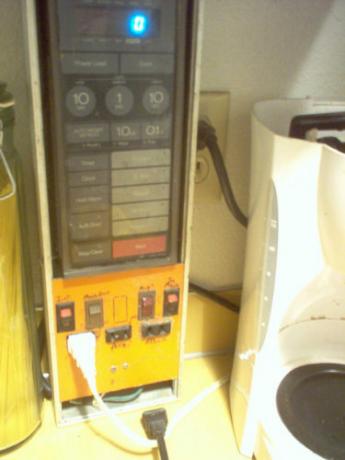

De interne microschakelaar kan ook worden gebruikt om een ​​apparaat te bedienen. Instructables-gebruiker Koil_1 gebruikte een digitale timer om een ​​multi-apparaat te maken uitschakeltimer.

Draai de kracht omhoog

De draaischijfmotor in een magnetron is ontworpen om zeer langzaam te bewegen vanuit een wisselstroombron. Dit betekent dat de motor met hoog koppel in staat is om vermogen te genereren wanneer deze handmatig wordt gedraaid. In een wonderbaarlijk eenvoudig project heeft Instructables-gebruiker ahmedebeed555 een handbediende telefoonoplader bijna geen onderdelen gebruiken!

APK tijd

Eerder in het artikel noemde ik dat de APK het meest waardevolle onderdeel was om uit een magnetron te spoelen, en een snelle Google-zoekopdracht zal onthullen waarom. Deze transformatoren zijn opnieuw ontworpen om veel rare, gekke en soms ronduit gevaarlijke situaties te creëren uitvindingen - alles van zelfgemaakte elektrische bogen, tot metaalsmelterijen, tot puntlassen en lassen machines.

YouTube-uitvinder Grant Thompson heeft een reeks video's over de meeste van deze projecten en hoewel het allemaal geweldige ideeën zijn, staan ​​zijn video's erop het maken van een zelfgemaakte ARC-lasser geeft duidelijke instructies voor het maken van uw eigen lasopstelling op een kleine begroting.

Allemaal in een dag opruimen

Dit artikel behandelt slechts een paar dingen die u kunt maken van een oude, niet langer benodigde magnetron, en zelfs de kleinere onderdelen die niet onmiddellijk kunnen worden gebruikt, zijn meer dingen in je toolkit voor de toekomst projecten. Oude apparaten opruimen en opnieuw gebruiken is een geweldige manier om meer te weten te komen over elektronica en de hoeveelheid afval die we produceren te verminderen.

Vlak voordat je gaat, nog een keer: wees altijd voorzichtig bij het werken met krachtige elektronica. Zorg ervoor dat u voldoende voorzorgsmaatregelen neemt en waar nodig beschermende kleding gebruikt!

Heb je verbazingwekkende uitvindingen gedaan van opgegraven microgolfonderdelen? Heb je andere apparaten uit elkaar gehaald en daaruit je eigen nieuwe machines gemaakt? Laat het ons weten in de comments hieronder!
